ОМ-СИГМА

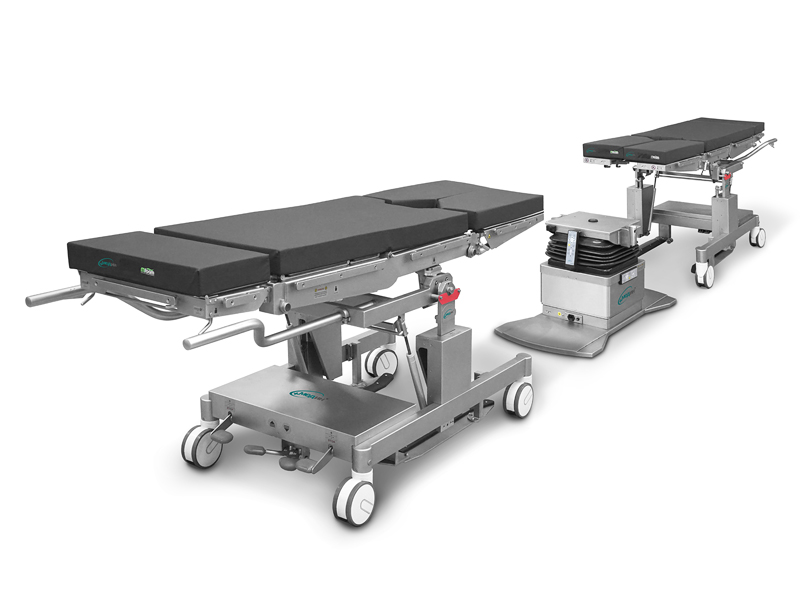

ОМ-СИГМА – уникальная многофункциональная современная техническая система, объединяющая операционный стол и средство транспортировки пациента. Система сменных панелей и транспортных тележек операционного стола ОМ-СИГМА обеспечивает стерильность в операционном блоке, экономит время подготовки пациента к операции и значительно увеличивает пропускную способность. Данная модель позволяет транспортировать пациента в пределах операционного блока, исключая этап перекладывания его на больничную каталку. Это снижает риск травмирования пациента после сложных операций.
читать полное описаниеСтол удобен для работы операционной бригады: подача панелей транспортными тележками на тумбу возможна как со стороны головной секции, так и стороны ножных секций. Применяется для любых видов операций, включая самые сложные. В совокупности с дополнительными комплектами приспособлений стол может использоваться в специальных областях хирургии (ортопедии, травматологии, нейрохирургии, урологии, гинекологии, отоларингологии, офтальмологии).
Компоненты стола ОМ-СИГМА:
Системный операционный стол со сменными панелями представляет собой систему, состоящую из тумбы, съемной панели и тележки для транспортирования панели.

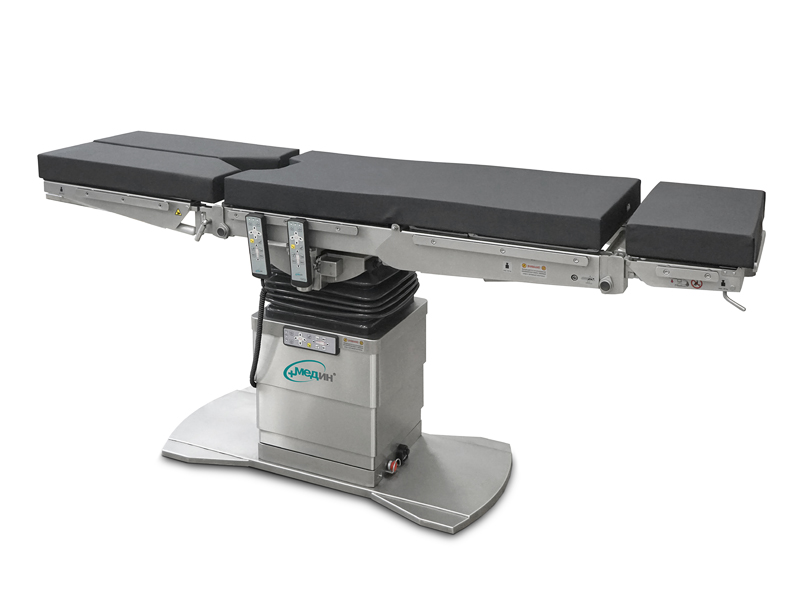

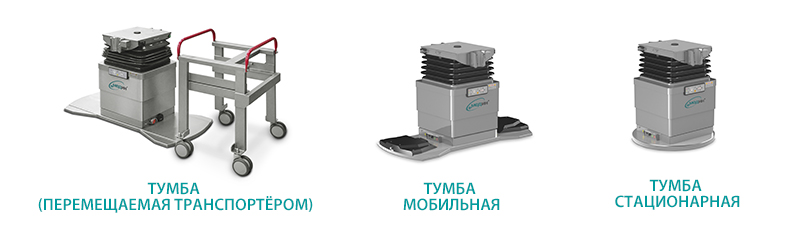

1. Тумбы операционного стола
Тумбы стола разработаны для оптимизации рабочих процессов в операционных залах.
- Направляющая колонна содержит электрогидравлический привод, который управляет всеми движениями панели: подъем/опускание, боковой наклон влево/вправо, наклон по Тренделенбургу и анти-Тренделенбургу.
- В колонне тумбы расположены аккумуляторные батареи.
- Управление основными положениями стола осуществляется дистанционно при помощи беспроводного пульта или дублирующего пульта на колонне тумбы.
2. Сменные панели операционного стола

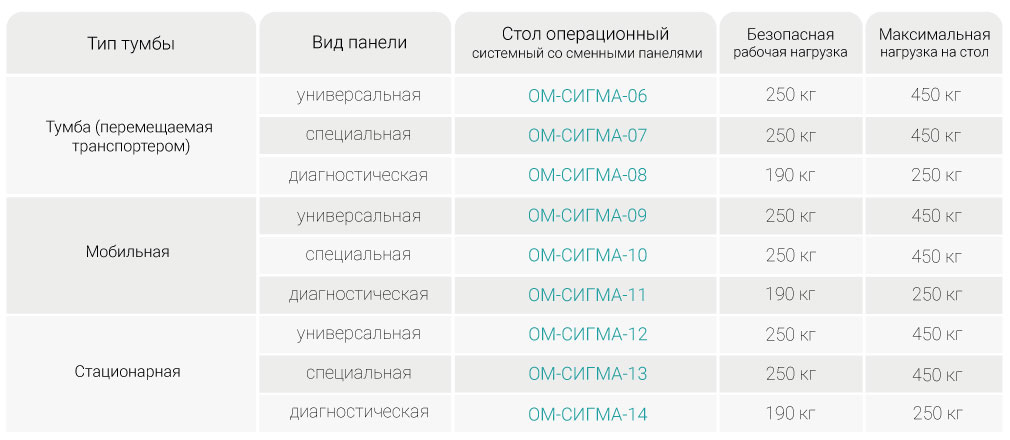

Стол ОМ-СИГМА может использоваться с тремя видами панелей: универсальной, специальной, диагностической. Разнообразие панелей позволяет использовать системные столы в разных направлениях хирургии

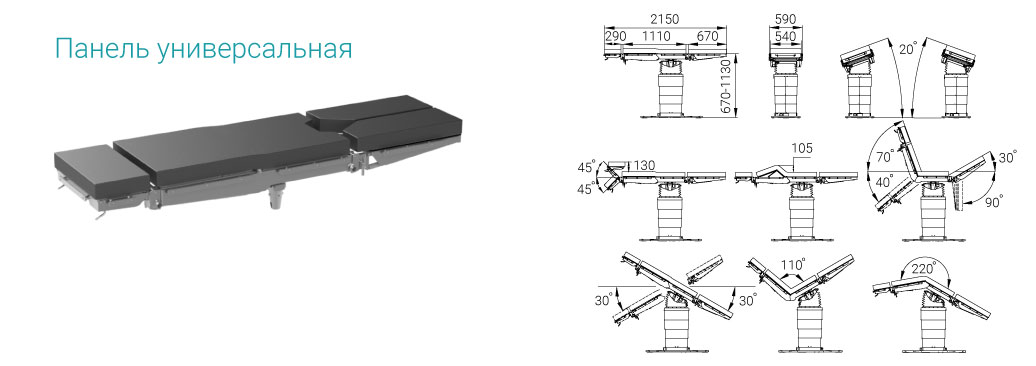

Универсальная панель состоит из головной, спинной, центральной (тазобедренной) и ножной секций. Панель стола – рентгенопрозрачна. На панели предусмотрены боковые направляющие для крепления принадлежностей. Управлением от пульта продольным сдвигом и наклоном спинной секции.

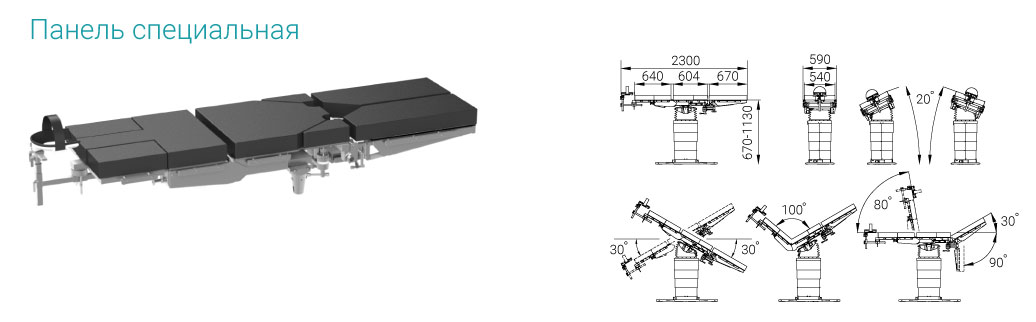

Специальная панель позволяет выполнять травматологические и ортопедические операции. Панель имеет спинную секцию для проведения артроскопии плечевого сустава. Есть возможность снимать сегменты панели при наличии пациента на столе. Обеспечивается удобное рабочее положение и хороший доступ к оперируемой области.

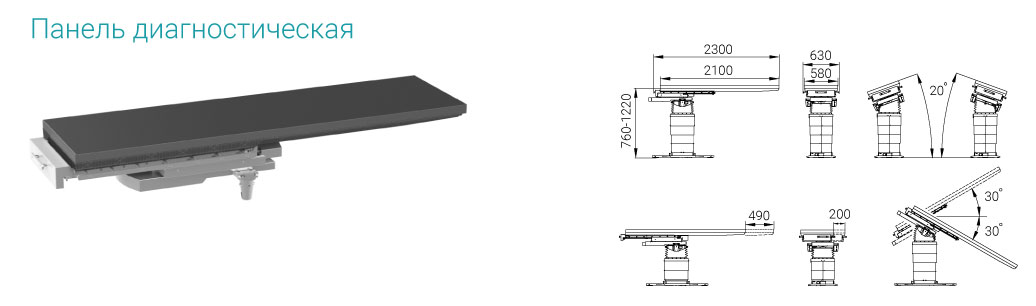

Диагностическая панель предназначена для проведения широкого спектра интервенционных диагностических и лечебных рентгенохирургических процедур с использованием рентгенаппарата с С-дугой, а также в составе ангиографического комплекса.

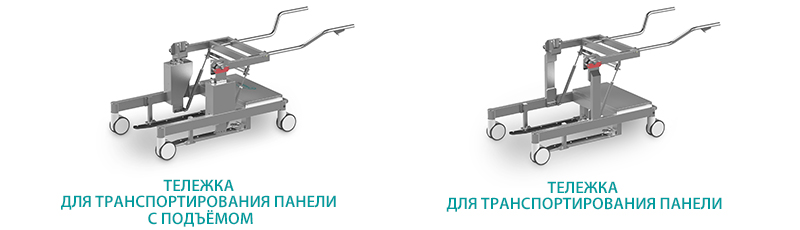

3. Тележки для транспортирования панели
Тележки для транспортировки - удобное решение для перемещения панели в операционной, помогает уменьшить нагрузку медицинского персонала.- Тележка может быть с функцией подъема и без нее.
- Тележка с подъемом оснащена механизмом с механогидравлическим приводом, позволяющим регулировать высоту.
-
Тележки при транспортировке передвигаются легко и мобильно, благодаря большим сдвоенным колесам Ø 150 мм с фиксатором направления движения.
Конструктивные особенности:
- Увеличенная ширина панели стола

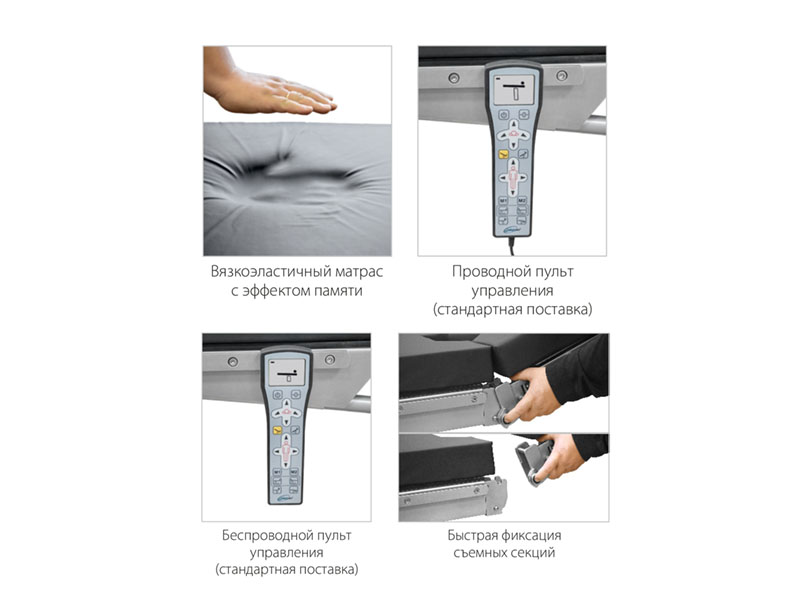

- Вязкоэластичный матрас с эффектом памяти
- Плоское основание тумбы увеличивает пространство для работы рентгенаппарата с С-дугой в нижнем положении стола

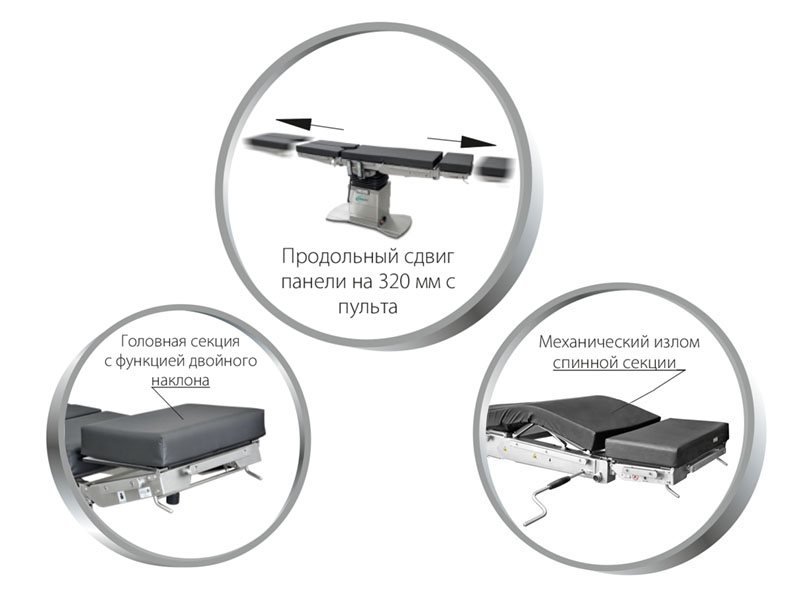

- Съёмная панель с управлением от пульта продольным сдвигом и наклоном спинной секции
- Быстрая фиксация (кнопкой) ножных и головной секций панели. Ножные и головные секции переставляются
- Программируемые пользователем позиции М1, М2. (В заводских условиях М1 - Flex, M2 - Reflex)
- Беспроводной пульт управления в базовой комплектации
- Стол может работать как от аккумуляторов, так и от сети 230 V
Технические характеристики
| ХАРАКТЕРИСТИКИ | ОМ-СИГМА-06 | ОМ-СИГМА-07 | ОМ-СИГМА-08 | ОМ-СИГМА-09 | ОМ-СИГМА-10 | ОМ-СИГМА-11 | ОМ-СИГМА-12 | ОМ-СИГМА-13 | ОМ-СИГМА-14 |
|---|---|---|---|---|---|---|---|---|---|
| Высота стола в нижнем положении (без подушек), мм | 670 | 670 | 760 | 670 | 670 | 760 | 670 | 670 | 760 |
| Высота стола в верхнем положении (без подушек), мм | 1130 | 1130 | 1220 | 1130 | 1130 | 1220 | 1130 | 1130 | 1220 |
| Длина панели стола, мм | 2150 | 2300 | 2300 | 2150 | 2300 | 2300 | 2150 | 2300 | 2300 |
| Ширина панели стола, мм | 540 | 540 | 580 | 540 | 540 | 580 | 540 | 540 | 580 |
| Ширина стола по рейкам, мм | 590 | 590 | 630 | 590 | 590 | 630 | 590 | 590 | 630 |
| Продольный наклон панели стола (Тренделенбург/анти-Тренделенбург) | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º | -30º/+30º |
| Боковой наклон (вправо/влево) | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° | +20º/-20° |
| Наклон головной секции (вверх/вниз) | +45º/-45° | - | - | +45º/-45° | - | - | +45º/-45° | - | - |
| Наклон спинной секции (вверх/вниз) | +70º/-40° | +80°/0° | - | +70º/-40° | +80°/0° | - | +70º/-40° | +80°/0° | - |
| Наклон ножной секции (вверх/вниз) | +30º/-90° | +30º/-90° | - | +30º/-90° | +30º/-90° | - | +30º/-90° | +30º/-90° | - |
| Продольный сдвиг панели стола, мм | 320 | 250 | 490 | 320 | 250 | 490 | 320 | 250 | 490 |
| Поперечный сдвиг панели стола, мм | - | - | 200 | - | - | 200 | - | - | 200 |
| Безопасная рабочая нагрузка на стол, кг | 250 | 250 | 190 | 250 | 250 | 190 | 250 | 250 | 190 |
| Безопасная рабочая нагрузка с ограниченными функциями стола | 350 | 350 | 210 | 350 | 350 | 210 | 350 | 350 | 210 |
| Масса тумбы, кг, не более | 240 | 240 | 240 | 240 | 240 | 240 | 200 | 200 | 200 |
| Масса панели, кг, не более | 105 | 140 | 180 | 105 | 140 | 180 | 105 | 100 | 100 |
| Параметры сети электропитания | 230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
230 В 50 Гц |
| Время зарядки аккумуляторных батарей | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч | 5...6 ч |
