Флюорограф «РЕНЕКС Ф-5000»

Аппарат флюорографический цифровой.

Аппарат флюорографический несканирующего типа, предполагающий одномоментную съемку всей зоны обследования, получение снимка напрямую с цифрового детектора без промежуточной оцифровки, а также получение полноформатного изображения за одну экспозицию, без промежуточной сшивки.

Аппарат должен обеспечивать производство флюорографии органов грудной клетки пациента при вертикальном положении обследуемого в прямой и боковой проекциях, а также в латеропозиции.

Требования к штативной части и принадлежностям

• Штатив с встроенным (не располагающимся вне) рентгеновским питающим устройством (РПУ) моноблочного типа (излучатель) и устройством регистрации рентгеновского изображения (приемник): наличие;
• Тип штатива: без рентгенозащитной кабины с применением вертикальных штативов открытого типа с системой крепления ЦПРИ и рентгеновского излучателя с диафрагмой;
• Масса штатива: 250 кг;

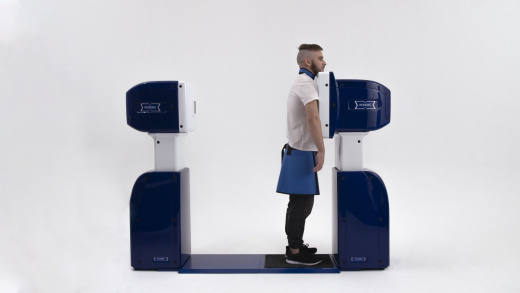

Штативная часть с устройствами для крепления и взаимной ориентации приемника излучения и рентгеновского излучателя, выполненная на основе вертикальных штативов открытого типа.

• Возможность свободного подхода пациента с любой стороны между стойками излучателя и приемника;
• Возможность исследования пациента в латеропозиции.;
• Диапазон перемещения с помощью электропривода системы «приемник- излучатель» в вертикальном направлении: 1070-1525 мм;
• Фокусное расстояние: 150 см;
• Скорость вертикального перемещения: 18 мм/см;
• Камера для видеонаблюдения за положением пациента и двухсторонней аудиосвязи с пациентом: наличие;

Требования к цифровому приемнику рентгеновского излучения

• Цифровой приемник рентгеновского изображения: Стационарный плоскопанельный детектор;
• Тип сцинцилятора плоскопанельного детектора: CsI;
• Размер матрицы 3072 х 3072
• Размер пикселя 140 мкм
• размер рабочего поля цифрового приемника рентгеновского изображения 430 х 430 мм
• пространственное разрешение 3,7 пар лин/мм
• нормированная доза облучения на снимок во входной плоскости цифрового приемника рентгеновского излучения 8,8 мкГр
• пороговая контрастная чувствительность 1,0%
• динамический диапазон 500 крат
• отношение сигнал/шум при нормированной дозе 25 крат
• отсутствие геометрических искажений Наличие
• неравномерность распределения яркости изображения 10 %
• разрядность преобразования сигнала 14 бит
• время вывода изображения на экран монитора после экспозиции 3
• рентгенэкспонометр Наличие
• автоматическое управление режимом экспозиции, кВ и мА, сек Наличие
• Коэффициент квантовой эффективности (DQE) 75%

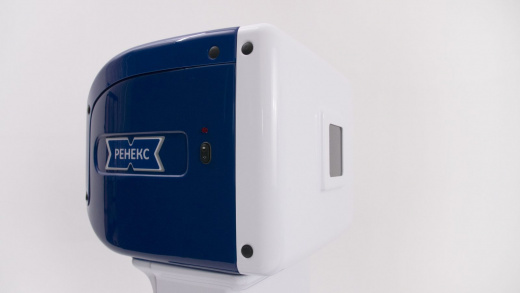

Рентгеновский излучатель с рентгеновской диафрагмой и световым указателем поля облучения

• Тип излучателя: рентгеновский диагностический излучатель;
• Тип рентгеновской трубки: с вращающимся анодом;
• Номинальная входная электрическая мощность рентгеновской трубки: 40 кВт
• Размер большого фокуса: 1,3 х 1,3 мм;
• Размер малого фокуса: 0,6 х 0,6 мм;
• Скорость вращения анода рентгеновской трубки: 9000 об./мин;
• Рентгеновская диафрагма: наличие;
• Лазерный указатель поля облучения: наличие;

Рентгеновское питающее устройство

• РПУ с управлением от отдельного пульта управления: наличие;
• Емкостной накопитель энергии для работы с сетью 220 В ±10%: наличие;
• Номинальная электрическая мощность РПУ: 35 кВ;
• Диапазон изменения анодного напряжения: 40 – 125 кВ;
• Максимальный анодный ток: 350 мА;
• Потребляемая мощность РПУ во время снимка: 2,0 кВт;
• Диапазон изменения количества электричества: 1 – 100 мАс;
• Сенсорная панель управления с диагональю экрана: 15 дюйм;
• Язык индикации и маркировки органов управления: русский;
• Выбор размеров фокусных пятен: наличие;
• Выбор всех параметров экспонирования (кВ, мА, сек.), с учетом плотности пациента осуществляется автоматически при нажатии оператором кнопки включения высокого напряжения (без пробной экспозиции и без предварительной установки каких-либо значений вручную): наличие;
• После выполнения снимка параметры экспонирования (кВ, мА, сек.), а также значения эффективной эквивалентной дозы облучения, выводятся на дисплей пульта и автоматически заносятся в учетную карточку пациента: наличие;
• Автоматическое внесение параметров экспонирования (кВ, мА, сек.), также значений эффективной эквивалентной дозы в учетную карточку пациента: наличие;

Характеристики сети питания:

• Тип: однофазная;
• Напряжение питающей сети: 220 ±10% В;
• Частота: 50 Гц;
• Потребляемая от сети мощность: 2,5 кВт;
• Сопротивление сети: 0,12 Ом;

Аппаратно-программный комплекс
АРМ Рентген лаборанта

Cистемный блок:

• Операционная система, совмещённая с поставляемым СПО;
• Тип: стационарный вариант ПК;
• Тактовая частота процессора: 3,6 Ггц;
• Объем оперативной памяти: 8,0 Гбайт;
• емкость жесткого диска: 1,0 Тбайт;
• Интерфейс сетевой;
• Привод дисков;
• Видеокарта;

Монитор:

• Тип: жидкокристаллический;
• Размером экрана по диагонали: 24 дюйм;
• Размер матрицы, разрешение: 1920 х 1200 пиксель;
• Максимальная яркость экрана: 250 кд/ м2;
• Шаг пикселей: 0,275 мм;
• Уровень контрастности: 1000:1 ед;
• Угол обзора по вертикали: 178 градус;
• Угол обзора по горизонтали: 178 градус;
• Манипулятор типа «мышь»;
• Клавиатура;

АРМ Врача рентгенолога

Системный блок:

• Операционная система, совмещённая с поставляемым СПО;
• Тип: стационарный вариант ПК;
• Тактовая частота процессора: 3,6 Ггц;
• Объем оперативной памяти: 8,0 Гбайт;
• Емкость жесткого диска: 1,0 Тбайт;
• Интерфейс сетевой;
• Привод дисков;
• Видеокарта;

Монитор:

• Тип: жидкокристаллический;
• Размером экрана по диагонали: 24 дюйм;
• Размер матрицы, разрешение: 1920 х 1200 пиксель;
• Максимальная яркость экрана: 250 кд/ м2;
• Шаг пикселей: 0,275 мм;
• Уровень контрастности: 1000:1 ед;
• Угол обзора по вертикали: 178 градус;
• Угол обзора по горизонтали: 178 градус;
• Манипулятор типа «мышь»;
• Клавиатура;
