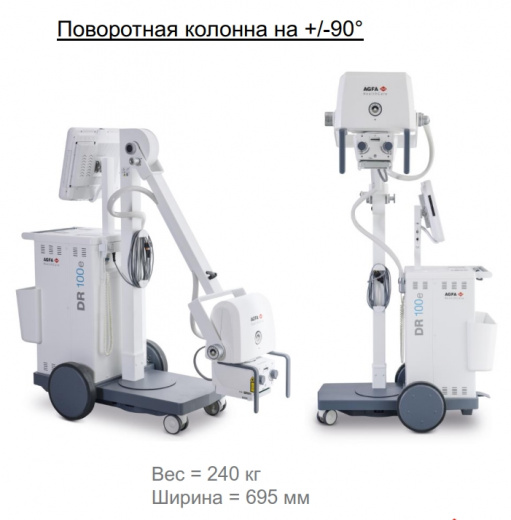

Agfa DR- 100 e Палатный рентгеновский аппарат

Мобильная система для рентгенографии с беспроводным цифровым детектором.
AGFA DR 100е - мобильная система визуализации с мощным генератором 32 кВт для высококачественных изображений, более короткого времени экспозиции и более четких деталей изображения.

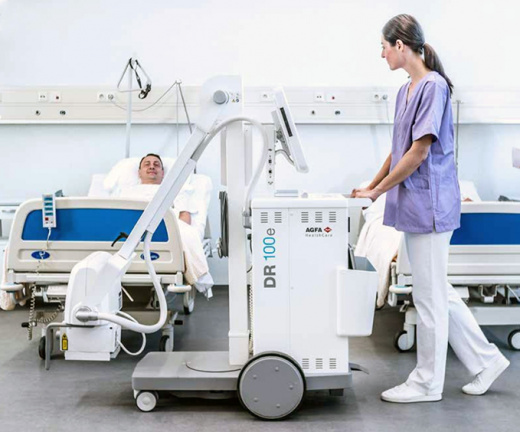

Не все нуждающиеся в обследовании пациенты имеют достаточную подвижность, чтобы посетить рентгеновский кабинет или должным образом расположиться для оптимального проведения визуальной диагностики. С помощью компактного аппарата DR 100e каждая больница, каким бы ни был ее бюджет, может переместить средство визуальной диагностики к пациенту, а не наоборот! DR 100e справляется с широким кругом общерентгенографических исследований, используя беспроводной детектор. Компактный аппарат проходит в узкие коридоры и ограниченные пространства, что делает его идеальным для отделений интенсивной терапии (ОИТ) или визуальной диагностики у постели больного. Его можно точно и безопасно позиционировать, независимо от того, сидит, стоит или лежит пациент, предоставляя ему повышенный комфорт.

Использование беспроводного детектора AGFA DR 14e оставляет меньше шансов занесения грязи или микробов, что делает DR 100e идеальным для использования в ОИТ, а также в педиатрии и в отделениях новорожденных. Благодаря ускоренному предварительному просмотру можно сразу же просмотреть изображения, чтобы определить, требуется ли пересъемка, без необходимости перемещения пациента или DR 100e.

Рабочая станция NX с большим 19” сенсорным экраном интегрирована в аппарат DR 100e. Когда выбрано исследование определенного типа, соответствующие настройки рентгеновского экспонирования автоматически передаются на рентгеновский генератор и отображаются на консоли генератора. NX добавляет используемые параметры экспонирования к файлу цифрового изображения и осуществляет обмен данными с PACS, HIS и RIS, устраняя необходимость ручного ввода данных и ошибки ввода. Программное обеспечение MUSICA автоматически анализирует характеристики каждой записи и оптимизирует параметры обработки независимо от действий пользователя и отклонений дозы. Это сводит потребность в постобработке изображения к минимуму, а также дает возможность значительного снижения дозы облучения.

Общие технические характеристики DR 100e

• Моноблочный генератор на 32 кВт
• Технология моноблока сочетает в себе высоковольтный генератор с трубкой, смонтированными внутри единого кожуха в 1 блоке
• Импульс до 220 мАс при использовании 2 конденсаторных батарей

Характеристики генератора

• 32 кВт максимальная мощность
• Высокочастотный генератор (40 кГц)
• Тепловая емкость моноблока: 600 кДж (800 kHU)
• Диапазон кВ: 40 - 125 кВ (шаг 1 кВ)
• Диапазон мА: 50 – 400 (в соответствии с выбором кВ)
• Диапазон мАс: 0,1 – 110 (шаг 12.5%)
• Диапазон времени (в соответствии с выбором мАс): 0,001 – 2.2 сек

Характеристики рентгеновской трубки

• Вращающийся анод 3000 об/мин
• Двойной фокус 0,8 и 1,3 мм
• Номинальная мощность фокуса: 16 кВт малый; 32 кВт большой
• Диаметр анода: 64 мм
• Угол наклона анода: 15°
• Максимальное анодное рассеивание: 300 Вт
• Тепловая емкость анода: 80 кДж (107 kHU)

Характеристики коллиматора

• Мощный яркий источник света LED
• 30 секунд подсветки
• Рулетка для измерения фокусного расстояния
• Вращение коллиматора: ± 120°
• Дополнительная фильтрация с ручным выбором (1 мм Al + 0.1 мм Cu; 1 мм Al + 0.2 мм Cu; 2 мм Al) (по умолчанию)
• Лазерный измеритель фокусного расстояния

Пользовательский интерфейс

• 36 анатомических программ (APR) доступно к выбору на консоли генератора (базовые значения кВ и мАс могут быть изменены)
• Цифровой аппарат работает с консолью (hard console), но значения экспозиции выбираются из дерева исследований оболочки NX и лаборант может адаптировать их на консоли (базовые значения кВ и мАс могут быть изменены)

Спецификация детектора DR 14e

• DR 14e (14*17 дюймов)
• Размер: 46 x 38.4 x 1.5 см (ISO 4090)
• Сцинтиллятор: Gadolinium oxysulfide (GOS) или Cesium Iodide (CsI)
• Размер пиксела: 150 μm
• Вес: 2,95 кг (включая аккумулятор)
• Автономность аккумулятора до 3 часов
