Цифровой рентгеновский аппарат AGFA DX-D 600

Рентгеновский аппарат AGFA DX-D 600
Страна-производитель: Германия. Система прямой рентгенографии с двумя детекторами, высокой производительностью и пропускной способностью. Три варианта конфигурации: ручной, полуавтоматический и автоматический режим работы.

Преимущества системы:

• Возможность соединения в формате DICOM с PACS, HIS/RIS
• Превосходная контрастная детализация благодаря обработке изображений MUSICA2, постоянное качество изображения независимо от процедуры
• Технология DR-детектора на основе иодида цезия обеспечивает возможность существенного снижения дозы облучения пациента
• Может быть объединена с системами компьютерной рентгенографии Agfa HealthCare, соединяя высокое качество и гибкость обоих технологий
• Внедрение нового профиля IHE REM (контроля воздействия излучения)

Конфигурации для удовлетворения любой потребности
DX-D 600 поставляется в трех различных конфигурациях:

1. Гибкая ручная система дает возможность получить смешанную конфигурацию компьютерной/прямой рентгенографии: с фиксированным детектором в настенном штативе и детектором размера кассеты в столе; с двумя детекторами размера кассеты в настенном штативе и столе; с одним детектором, который можно переключать между настенным штативом и столом
2.  Полуавтоматическая конфигурация включает вертикальное отслеживание на столе и настенном штативе и фиксированные или портативные детекторы прямой рентгенографии, установленные в настенном штативе и на столе.
3.  Полностью автоматическая система имеет последнюю и самую современную систему позиционирования, а также полностью автоматическое отслеживание. В число возможностей входит вертикальное отслеживание с электроприводом на столе и настенном штативе; горизонтальное отслеживание на столе вместе с авто-позиционированием, а также фиксированные или портативные детекторы прямой рентгенографии как в настенном штативе, так и в столе.

Но каждая конфигурация, даже полностью роботизированная, по-прежнему позволяет выполнить быстрое ручное позиционирование без усилий – обязательное требование для экстренных ситуаций.

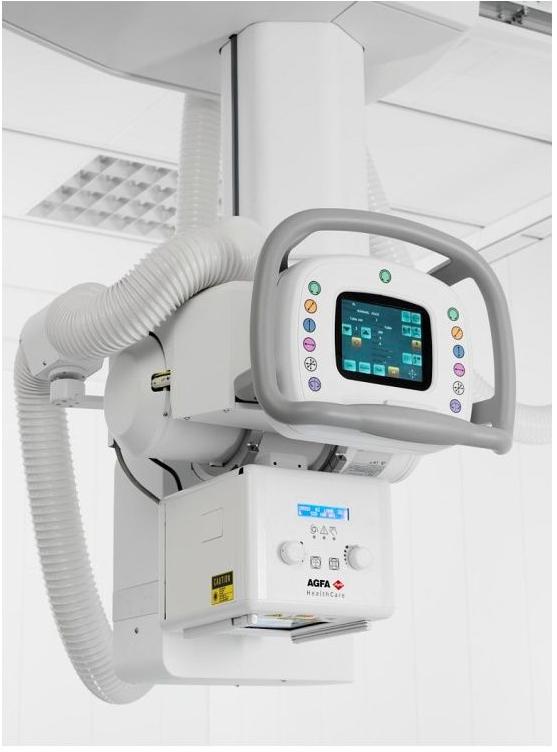

Такие функции, как инновационная конструкция кожуха рентгеновской трубки с панелью управления с сенсорным экраном, встроенная программная панель управления на мониторе NX, датчик сетки для стола и настенного штатива, автоматическое управление экспозицией (AEC) на основе твердотельных компонентов для высокой точности и скорости работы, а также коллиматоры с DAP (измерителем произведения дозы на площадь) и светодиодное освещение, делают DX-D 600 рентгеновской установкой высшего класса.

Детектор с потенциальными возможностями снижения дозы облучения
DX-D 600 может использоваться с технологиями на основе серо-окиси гадолиния и иодида цезия, чтобы получить высокое качество и производительность. Исключительное качество изображения детектора на иодиде цезия дает потенциальную возможность значительного снижения дозы облучения пациентов, а мгновенное получение изображений ускоряет рабочий процесс и снижает время ожидания пациентов. Кроме того, пользуясь расширенными возможностями отчета по дозам облучения, рентгенологические инспекторы могут провести поиск в базе данных NX, чтобы создать отчеты, оценивающие дозы облучения в отделении на основе информации из "индекса экспозиции".

В DX-D 600 объединена новейшая конструкция с высочайшим в этой индустрии качеством изображения компании Agfa HealthCare для создания высокопроизводительной системы, работающей либо по принципу прямой рентгенографии (DR), либо смешанной прямой и компьютерной рентгенографии (CR).

Семейство монтируемых на потолке систем с различными конфигурациями – от ручных до полностью механизированных с автоматическим позиционированием – идеально подходит для учреждений с большим количеством пациентов, где необходимо рационализировать рабочий процесс и увеличить пропускную способность.

DX-D 600 соединяется с рабочей станцией NX, которая имеет программный пульт управления рентгенографией, для организации интегрированного рабочего процесса, в ходе которого без проблем производится обмен данными с PACS, HIS и RIS. Параметры APR и рентгенографии загружаются в программный пульт управления, когда производится выбор пациента из HIS/RIS через рабочую станцию NX, затем выбирается вид обследования.

Уникальный алгоритм обработки изображений MUSICA2 компании Agfa HealthCare дает постоянную и превосходную контрастную детализацию.

Исключительная простота эксплуатации в любой ситуации

Эта система может эффективно справляться с самыми сложными задачами. Уникальный кран подвешенной на потолке трубки работает с сенсорной клавишной панелью, которая управляет всеми перемещениями потолочной опоры и отображением рентгеновских параметров и данных о пациенте. Решетка Букки настенного штатива с полным электрическим приводом имеет вертикальное отслеживание, а в полностью автоматическом варианте есть опция включения прямой рентгенографии полной ноги/полной спины. Рентгенографический стол, выдерживающий большую нагрузку – вес пациента может составлять 300 кг – имеет как горизонтальное, так и вертикальное отслеживание.

Позиционирование полностью автоматической системы можно запрограммировать для всех требуемых положений, также имеется автоматический возврат в выбираемое исходное положение, если это необходимо.

MUSICA2: настройка на наилучшие результаты
Являющийся "золотым стандартом" алгоритм обработки изображений MUSICA2 был специально приспособлен и настроен на дополнительное повышение превосходного качества DR изображения. Независимо от вида обследования оно обеспечивает постоянное качество изображения и высококонтрастную детализацию. Исключительное качество изображения также дает потенциальную возможность значительного снижения дозы облучения. Кроме того, благодаря одинаковому внешнему виду и принципу работы MUSICA2, NX и DX-D 600 рабочий процесс еще более улучшается в универсальном кабинете прямой рентгенографии.

Объединение компьютерной гибкости и производительности прямой рентгенографии
Систему DX-D 600 можно интегрировать с комплексами компьютерной рентгенографии Agfa HealthCare, такими как DX-G и DX-M. Благодаря использованию детекторов на игольчатых кристаллах, объединенные системы обеспечивают высочайшее качество изображения и возможность снижения дозы облучения при прямой рентгенографии вместе с гибкостью основанных на кассетах системах компьютерной рентгенографии.

Услуги и техническая поддержка
Agfa Healthcare предлагает решения сервисного обслуживания, рассчитанные на индивидуальные потребности клиентов. Имеются общий, комфортный и продвинутый уровни сервисного соглашения с прогнозируемыми затратами на жизненный цикл оборудования. Более того, сервисная команда, помимо технического обслуживания, способна выполнять значительно более широкие задачи, включая обучение опытных пользователей, обучение персонала и обновление программного обеспечения.

Технические характеристики

Требования к условиям окружающей среды

Нет каких-то специальных требований по условиям окружающей среды, необходимых для безопасной работы потолочной подвески. Однако она не рассчитана на использование  в присутствии взрывчатых или воспламеняющихся газов, которые могут быть в операционных.

При эксплуатации:

Атмосферное давление

• Минимум - 700 гПа
• Максимум - 1060 гПа

Относительная влажность

• Минимум - 30%
• Максимум - 75%

Температура окружающей среды

• Минимум +15°C
• Максимум +30°C

Транспортировка и хранение

Атмосферное давление

• Минимум - 500 гПа
• Максимум - 1060 гПа

Относительная влажность

• Минимум - 10%
• Максимум - 100%

Температура окружающей среды

• Минимум -40°C
• Максимум +70°C

Вес изделия

• Каретка - 60 кг
• Стойка - 43,8 кг
• Опора трубки + L-образный блок - 20,2 кг
• Труба-коллиматор - макс. вес 45 кг
• Пульт на кожухе трубки - 3,5 кг
• Механизм перемещения по осям X и Y - 8 кг
• Крышки каретки - 6,2 кг
• Шланг + кабели - 27,4 кг
• Общий вес без системы потолочных рельсов - 207,4 кг
• 2 продольных рельса (6м) - 43,2 кг
• Мост и поперечные рельсы (3,5 м) - 31,7 кг
• Рельс поддержки кабеля (6м) - 5 кг
• Общий вес с системой потолочных рельсов - 287,3 кг
• Узел настенного штатива - 178 кг
• Промежуточная деталь - 6 кг
• Поперечная балка - 8 кг
• Узел наклона - 15 кг

Стол пациента

• Ширина верхней части стола - 86,8 см
• Длина верхней части стола - 220 см
• Высота стола (регулировка с электроприводом) - от 58 до 92 см
• Поглощение рентгеновских лучей < 1.3 мм алюм.
• Продольное перемещение верхней части стола - 109,5 мм (+60см, -49,5 см)
• Поперечное перемещение верхней части стола - 25 см (±12,5 см)
• Материал верхней части стола - углеродное волокно
• Макс. вес пациента - 300 кг
• Перемещение решётки Букки вдоль места доступа к столу - 61 см
• Автоматическое управление экспозицией - трёхпольные твердотельные датчики

Опора рентгеновской трубки, смонтированная на потолке

• Минимальное расстояние между источником и потолком - 726 мм
• Диапазон вертикального телескопического перемещения - 1584 мм
• Диапазон вращения трубки, альфа: -135° ... +135°. Позиции захвата настраиваются программным обеспечением
• Диапазон вращения трубки, бета: -180° ... +180°. Позиции захвата настраиваются программным обеспечением

Детектор

Размер изображения:

• 43x35 см - 3072 x 2560 пикселей
• 43x43 см - 3072 x 3072 пикселей

Разрешение

• 9 мегапикселей / 7,8 мегапикселя

Сцинтилляторный счётчик

• Фотодиодная матрица на основе йодида цезия / сероокиси и гадолиния. Смежная матрица a-Si, исключительно малая продолжительность цикла получения изображений.

Коллиматоры

• Внутренняя фильтрация излучения - 2 мм, алюминиевый эквивалент
• Оптический центратор по всему полю - 200 люкс
• Дополнительная фильтрация:
• 1 мм алюм. + 0,1 мм медь
• 1 мм алюм. + 0,2 мм медь
• 2 мм алюм. или
• 1 мм алюм.
• Вращение - максимум до ±90°

Настенный штатив

• Вертикальное перемещение - 1495 мм над уровнем пола (между центрами)
• Наклонная решётка Букки - от -20° до +90° (горизонтальное положение)
• Расстояние между поверхностью стола и плоскостью плёнки < 40 мм
• Поглощение излучения < 0.6 мм по эквив. алюминия
• Автоматическое управление экспозицией - трёхпольные твердотельные датчики
• Схема рассеивания излучения - 150/180 см (заказывается отдельно)

Принадлежности системы

• Компрессионная лента стола
• Ручки стола
• Матрац для стола
• Подвесная опора рук для настенного штатива
• Ручки для настенного штатива
• Vacudap 2004 (внешний измеритель произведения дозы на площадь)

Принадлежности потолочной подвески

• Продольные рельсы - 6 м
• Продольные рельсы - 5,3 м
• Продольные рельсы - 4 м
• Продольные рельсы - 3,4 м
• Мост - 3,45 м
• Мост - 2,75 м
• Мост - 2,5 м
• Мост - 2,25 м
• Мост - 2 м
• Потолочные рельсы автопозиционирования для кабелей
• Подъёмный инструмент для установки (для первой установки)
• Металлическая конструкция парных стоек

Монтажные данные

• Напряжение сети питания - 3 фазы, 380 / 400 / 515 / 440 и 480 В, 50/60 Гц (для генератора на 80 кВт при напряжении менее 480 В требуется дополнительный трансформатор)
• Автоматическая компенсация напряжения сети ±10%
• Потребляемая мощность:
• 105 кВА (генератор - 64 кВт)
• 120 кВт (генератор - 80 кВт)
• Высота потолка - 2,60 - 2,80 м (для нормального использования)

Требования к электрооборудованию

• Частота - минимум 50 Гц, максимум 60 Гц
• Напряжение - минимум 115 В переменного тока, максимум - 240 В
• Максимальная сила тока
• Кратковременная - 3,5 А
• Непрерывная - 1,6 А
