С.П.Гелпик Ренекс С-дуга

Описание
С-дуга “АРХМ-РЕНЕКС” предназначена для проведения рентгеноскопических и рентгенографических исследований, а так же для осуществления интервенционных процедур под рентгеновским контролем.

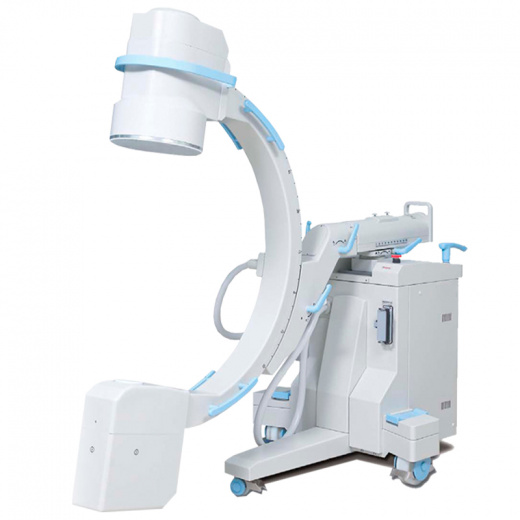

Ренекс 2,0 кВт с УРИ
Аппарат применяется в различных областях медицины, таких как хирургия, ортопедия, педиатрия, травматология, урология и многих других. С-дуга «РЕНЕКС» имеет широкий диапазон перемещений, легко позиционируется во всех направлениях, а так же имеет не большие габариты и вес обеспечивающие маневренность и простоту перемещений в пространстве. В качестве приемника используется усилитель рентгеновского изображения (УРИ) с ПЗС камерой 1024 х 1024 пикселей. Мощность рентгеновского питающего устройства 2,0 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Автоматическое управление яркостью (ABS);
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а так же при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Аналоговая рентгенография с использованием обычной комбинации рентгеновских кассет и рентгеновской пленки, или CR-кассет дигитайзера.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Монитор высокого разрешение закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Кассетодержатель формата 24х30 см.;
• Рулонный медицинский термопринтер.

Технические характеристики

• Рентгеновское питающие устройство
• Напряжение и частота питающей сети 220В +/- 10%; 40 Гц;
• Потребляемая мощность от питающей сети, не более 3,4 кВт;
• Тип генератора – инверторный;
• Мощность рентгеновского питающего устройства 2.0 кВт;
• Система блокировки высокого напряжения;
• Система экстренного отключения установки;
• Система автоматического подавления артефактов и шумов;
• Режимы исследований: рентгенография, непрерывная рентгеноскопия, импульс-скопия, низкодозовая рентгеноскопия;
• Диапазон изменения напряжения 40-110 кВ;
• Максимальная сила тока 24 мА;
• Диапазон изменения времени 0,6 – 100 мАс.

Излучатель с рентгеновской трубкой

• Фокусное пятно, размеры 0,6х0,6мм;
• Номинальное напряжение на аноде 110 кВ;
• Теплоемкость моноблока 665 000 тепловых единиц (HU);
• Суммарная фильтрация сменных фильтров рентгеновского излучения для снижения поверхностной дозы 2,8 мм Ал.

С-образный штатив

• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• Горизонтальное перемещение 20 см.;
• Моторизованное вертикальное перемещение;
• Диапазон вертикального перемещения, 50 см.;
• Диапазон вращения С-дуги ± 190 градусов;
• Диапазон орбитального вращения С-дуги 120 градусов;
• Поворот С-дуги относительно вертикальной оси, +/-12,5 градусов;
• Глубина С-дуги 66 см.;
• Фокусное расстояние 96 см.;
• Свободное расстояние между излучателем и приемником внутри С-дуги 77 см.;
• Лазерный центратор;
• Две симметричные кнопочные панели управления экспозицией и моторизированными перемещениями на штативе аппарата;
• Вес с-дуги вместе с мобильной тумбой не более 300 кг.

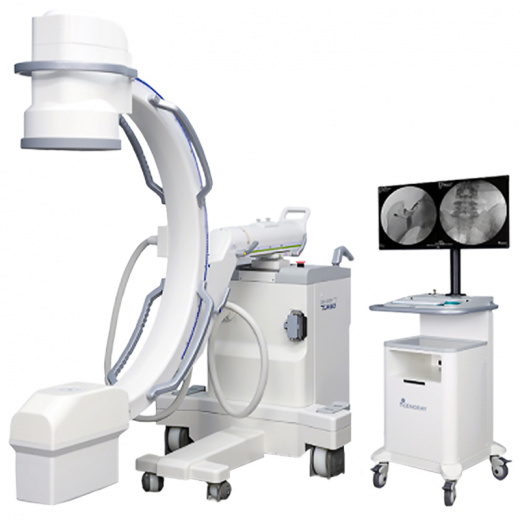

Ренекс 2,2 кВт с УРИ
С-дуга “АРХМ-РЕНЕКС” предназначена для проведения рентгеноскопических и рентгенографических исследований, а также для осуществления интервенционных процедур под рентгеновским контролем.

Аппарат применяется в различных областях медицины, таких как хирургия, ортопедия, педиатрия, травматология, урология и многих других. С-дуга «РЕНЕКС» имеет широкий диапазон перемещений, легко позиционируется во всех направлениях, а также имеет не большие габариты и вес, обеспечивающие маневренность и простоту перемещений в пространстве. В качестве приемника используется усилитель рентгеновского изображения (УРИ) с ПЗС камерой 1024 х 1024 пикселей. Мощность рентгеновского питающего устройства 2,2 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Автоматическое управление яркостью (ABС);
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а также при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Аналоговая рентгенография с использованием обычной комбинации рентгеновских кассет и рентгеновской пленки, или CR-кассет дигитайзера.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Монитор высокого разрешение, закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Кассетодержатель формата 24х30 см.;
• Рулонный медицинский термопринтер.

Технические характеристики

• Режимы исследований: рентгенография, непрерывная рентгеноскопия, импульс-скопия, низкодозовая рентгеноскопия;
• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• 3 формата полей зрения усилителя изображений;
• Мобильная тумба с закрепленными на ней мониторами и встроенным компьютерным блоком;
• Масштабирование изображений и просмотр в режиме реального времени.

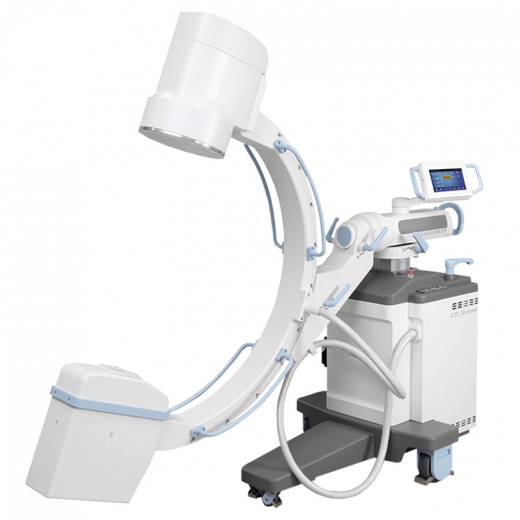

Ренекс 15 кВт с УРИ
С-дуга РЕНЕКС «ОПТИМАЛ» предназначена для проведения рентгеноскопических и рентгенографических исследований, а так же для осуществления интервенционных процедур под рентгеновским контролем. Аппарат применяется в различных областях медицины, таких как хирургия, нейрохирургия, ортопедия, педиатрия, травматология, урология, эндоскопия и многих С-дуга РЕНЕКС «ОПТИМАЛ» имеет широкий диапазон перемещения, легко позиционируется во всех направлениях.

Система жидкостного охлаждения в сочетании с вращающимся анодом излучателя позволяет эффективно использовать аппарат на протяжении долгого времени без перегрева. В качестве приемника используется усилитель рентгеновского изображения (УРИ) с ПЗС камерой 1024 х 1024 пикселей. С-дуга оснащена интерактивной сенсорной панелью управления всеми параметрами исследования на штативе аппарата. Мощность рентгеновского питающего устройства 15 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Функция субтракционной ангиографии (DSA):
• Автоматическое управление яркостью (ABC);
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а также при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Сенсорный интерактивный пульт управления. Конструкция пульта с использованием современной технологии Touch screen позволяет управлять работой аппарата и производить исследования путем нескольких прикосновений к сенсорной поверхности экрана, что значительно упрощает работу рентгенолаборанта;
• Аналоговая рентгенография с использованием обычной комбинации рентгеновских кассет и рентгеновской пленки, или CR-кассет дигитайзера;
• Питающее устройство с режимом автоматического экспонирования снимка, индикацией дозы на пациента после каждого снимка и системой самодиагностики.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Функция субтракционной ангиографии (DSA);
• Усилитель рентгеновского изображения формата 9 (23) или 12 (33) дюймов (см.);
• Монитор высокого разрешение закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Кассетодержатель формата 24х30 см.;
• Рулонный медицинский термопринтер.

Технические характеристики

• С-образный штатив
• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• Горизонтальное перемещение – 20 см.;
• Моторизованное вертикальное перемещение;
• Диапазон вертикального перемещения – 50 см.;
• Диапазон вращения С-дуги ± 190 градусов;
• Диапазон орбитального вращения С-дуги 135 градусов;
• Поворот С-дуги относительно вертикальной оси, +/-12,5 градусов;
• Глубина С-дуги – 72 см.; 73 см.;
• Фокусное расстояние – 100 см.;
• Свободное расстояние между излучателем и приемником внутри С-дуги – 78 см.; 79 см.;
• Лазерный центратор;

Усилитель рентгеновского изображения с ПЗС камерой

• Диаметр усилителя изображений 23 см; 30см.;
• 3 формата полей зрения усилителя изображений;
• Размер матрицы ПЗС-камеры 1024 х 1024 пикселей;
• Память изображений, 30 кадров;
• Моторизированный привод вращения ПЗС-камеры.

Ренекс 4,5-5,3 кВт с УРИ

Большой диапазон выбора значений кадров с сек. при импульсной рентгеноскопии позволяет значительно снизить лучшею нагрузку, при этом при необходимости возможно проводить исследования с частотой кадров в сек. до 30.

Система принудительного воздушного охлаждения, позволяет эффективно использовать аппарат на протяжении долгого времени без перегрева. В качестве приемника используется усилитель рентгеновского изображения (УРИ) с ПЗС камерой 1024 х 1024 пикселей. С-дуга оснащена интерактивной сенсорной панелью управления всеми параметрами исследования на штативе аппарата. Мощность рентгеновского питающего устройства 4,5-5,3 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Функция субтракционной ангиографии (DSA):
• Автоматическое управление яркостью (ABC);
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а так же при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Сенсорный интерактивный пульт управления. Конструкция пульта с использованием современной технологии Touch screen позволяет управлять работой аппарата и производить исследования путем нескольких прикосновений к сенсорной поверхности экрана, что значительно упрощает работу рентгенолаборанта;
• Питающее устройство с режимом автоматического экспонирования снимка, индикацией дозы на пациента после каждого снимка и системой самодиагностики.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Функция субтракционной ангиографии (DSA);
• Монитор высокого разрешение закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Кассетодержатель формата 24х30 см.;
• Рулонный медицинский термопринтер.

Технические характеристики:

• Мощность рентгеновского питающего устройства 4.5 – 5.3 кВт;
• Режимы исследований: рентгенография, непрерывная рентгеноскопия, импульс-скопия, низкодозовая рентгеноскопия;
• Два фокусных пятна, размеры не более 0,5х0,5 и 1,8х1,8 мм;

С-образный штатив

• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• Горизонтальное перемещение, не менее: 20 см.;
• Моторизованное вертикальное перемещение;
• Диапазон вертикального перемещения, не менее: 50 см.;
• Диапазон вращения С-дуги: ± 230 градусов;
• Диапазон орбитального вращения С-дуги, не менее: 150 градусов;
• Поворот С-дуги относительно вертикальной оси: +/-12,5 градусов;
• Глубина С-дуги, не менее: 72,5 см.;
• Фокусное расстояние, не менее: 100 см.;
• Свободное расстояние между излучателем и приемником внутри С-дуги, не менее: 80 см.;
• Лазерный центратор;
• Две симметричные кнопочные панели управления экспозицией и моторизированными перемещениями на штативе аппарата.

Интерактивная сенсорная панель управления

Интерактивная сенсорная панель управления всеми параметрами исследования на штативе аппарата с диагональю экрана 26 см.:

• Горизонтальное вращение 360;
• Угол поворота относительно кронштейна ± 90 (180) градусов;
• Программы орган-автоматики;
• Указание времени скопии с сигнализацией пятиминутного порога;
• Ручной, полуавтоматический или автоматический выбор параметров исследования;
• Отображение положения шторок ирисовой и щелевой диафрагм на экране панели управления;
• Отображение температуры излучателя и длительности исследования;
• Возможность захвата и передачи изображения в систему цифровой обработки непосредственно с панели управления при помощи отдельной кнопки.

Ренекс 4,5-5,3 кВт с плоскопанельным детектором
Большой диапазон выбора значений кадров с сек. при импульсной рентгеноскопии позволяет значительно снизить лучшею нагрузку, при этом при необходимости возможно проводить исследования с частотой кадров в сек. до 30.

Система принудительного воздушного охлаждения, позволяет эффективно использовать аппарат на протяжении долгого времени без перегрева. В качестве приемника используется динамический плоско-панельный детектором 26×26см. с разрешающей способностью более 4,5 пар.лин/мм., позволяющий визуализировать мельчайшие объекты с высоким разрешением. За счет применения динамического плоско-панельного детектора отсутствует эффект дисторсии, что повышает диагностическую значимость исследований. С-дуга оснащена интерактивной сенсорной панелью управления всеми параметрами исследования на штативе аппарата. Мощность рентгеновского питающего устройства 4,5-5,3 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Автоматическое управление яркостью (ABC);
• Функция субтракционной ангиографии (DSA):
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а так же при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Сенсорный интерактивный пульт управления. Конструкция пульта с использованием современной технологии Touch screen позволяет управлять работой аппарата и производить исследования путем нескольких прикосновений к сенсорной поверхности экрана, что значительно упрощает работу рентгенолаборанта;
• Питающее устройство с режимом автоматического экспонирования снимка, индикацией дозы на пациента после каждого снимка и системой самодиагностики.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Функция субтракционной ангиографии (DSA);
• Монитор высокого разрешение закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Рулонный медицинский термопринтер.

Технические характеристики

• Мощность рентгеновского питающего устройства 4.5 – 5.3 кВт;
• Два фокусных пятна, размеры не более 0,5х0,5 и 1,8х1,8 мм;
• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• Моторизованное вертикальное перемещение;
• Диапазон вертикального перемещения, не менее: 50 см.;
• Диапазон вращения С-дуги: ± 230 градусов;
• Диапазон орбитального вращения С-дуги, не менее: 150 градусов;
• Интерактивная сенсорная панель управления

Интерактивная сенсорная панель управления всеми параметрами исследования на штативе аппарата с диагональю экрана 26 см.:

• Горизонтальное вращение 360;
• Угол поворота относительно кронштейна ± 90 (180) градусов;
• Программы орган-автоматики;
• Указание времени скопии с сигнализацией пятиминутного порога;
• Ручной, полуавтоматический или автоматический выбор параметров исследования;
• Отображение положения шторок ирисовой и щелевой диафрагм на экране панели управления;
• Отображение температуры излучателя и длительности исследования;
• Возможность захвата и передачи изображения в систему цифровой обработки непосредственно с панели управления при помощи отдельной кнопки.

Функциональные особенности рабочей станции

Мобильная тумба с закрепленными на ней мониторами и встроенным компьютерным блоком:

• Два 19-дюймовых или один 34 дюймовый ЖК-монитор;
• Система цифровой обработки изображения;
• Емкость памяти на жестком диске, изображений 350 000 шт;
• Система автоматического подавления артефактов и шумов;
• Преобразование изображения из позитива в негатив;
• Автоматическая настройка яркости и контраста;
• Автоматическое запоминание последнего кадра;
• Инверсия изображения слева направо и сверху вниз;
• Возможность выведения не менее 16 изображений на один монитор (функция мозаичного изображения);
• Масштабирование изображений и просмотр в режиме реального времени;
• Калибровка и точное измерение длин отрезков и углов на изображениях;
• Возможность рисования, внесения текстовых аннотаций и автофигур;
• Цифровое увеличение изображения;
• Возможность применения фильтров усиления изображений;
• Возможность конвертации видео в различные форматы;

Ренекс 15кВт с плоскопанельным детектором
С-дуга РЕНЕКС “Премиум” предназначена для проведения рентгеноскопических и рентгенографических исследований, а так же для осуществления интервенционных процедур под рентгеновским контролем. Аппарат применяется в различных областях медицины, таких как хирургия, нейрохирургия, ортопедия, педиатрия, травматология, урология, эндоскопия и многих С-дуга РЕНЕКС «Премиум» имеет широкий диапазон перемещения, легко позиционируется во всех направлениях.

Система жидкостного охлаждения в сочетании с вращающимся анодом излучателя позволяет эффективно использовать аппарат на протяжении долгого времени без перегрева. В качестве приемника используется динамический плоско-панельный детектором 26×26см. с разрешающей способностью более 4,5 пар.лин/мм., позволяющий визуализировать мельчайшие объекты с высоким разрешением. За счет применения динамического плоско-панельного детектора отсутствует эффект дисторсии, что повышает диагностическую значимость исследований. С-дуга оснащена интерактивной сенсорной панелью управления всеми параметрами исследования на штативе аппарата. Мощность рентгеновского питающего устройства 15 кВт (220 В).

Преимущества

• Непрерывная рентгеноскопия и импульс-скопия с цифровой обработкой изображения;
• Цифровая рентгенография;
• Функция субтракционной ангиографии (DSA):
• Автоматическое управление яркостью (ABC);
• Автоматическая функция регулировки параметров рентгеноскопии с целью высокого проникновения при исследовании полных пациентов, а также при сложных проекциях;
• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Мобильная тумба с сенсорным экраном управления и возможностью экспорта на съемные носители;
• Сенсорный интерактивный пульт управления. Конструкция пульта с использованием современной технологии Touch screen позволяет управлять работой аппарата и производить исследования путем нескольких прикосновений к сенсорной поверхности экрана, что значительно упрощает работу рентгенолаборанта;
• Аналоговая рентгенография с использованием обычной комбинации рентгеновских кассет и рентгеновской пленки, или CR-кассет дигитайзера;
• Питающее устройство с режимом автоматического экспонирования снимка, индикацией дозы на пациента после каждого снимка и системой самодиагностики.

Комплектация

• Рабочая станция для обработки и диагностических исследований полученных изображений, цифрового архивирования изображений и сопутствующих данных;
• Функция субтракционной ангиографии (DSA);
• Монитор высокого разрешение закреплённый на рабочей станции 1 или 2 шт.;
• Комплект рентгенозащитной одежды;
• Ножной и ручной выключатели экспозиции;
• Стерилизуемые чехлы для укрепления их на приемнике и излучателе С-дуги;
• Рулонный медицинский термопринтер.

Технические характеристики:

С-образный штатив

• Сбалансированная С-дуга для легкого позиционирования во всех направлениях;
• Горизонтальное перемещение – 20 см.;
• Моторизованное вертикальное перемещение;
• Диапазон вертикального перемещения – 50 см.;
• Диапазон вращения С-дуги ± 190 градусов;
• Диапазон орбитального вращения С-дуги 135 градусов;
• Поворот С-дуги относительно вертикальной оси, +/-12,5 градусов;
• Глубина С-дуги – 72 см.; 73 см.;
• Фокусное расстояние – 100 см.;
• Свободное расстояние между излучателем и приемником внутри С-дуги – 78 см.; 79 см.;
• Лазерный центратор;

Усилитель рентгеновского изображения с ПЗС камерой

• Диаметр усилителя изображений 23 см; 30см.;
• 3 формата полей зрения усилителя изображений;
• Размер матрицы ПЗС-камеры 1024 х 1024 пикселей;
• Память изображений, 30 кадров;
• Моторизированный привод вращения ПЗС-камеры.
